Symphony是美國ABB公司1999年推出的產品。

該系統與美國Bailey公司的N-90、INFI-90系統兼容。

80年            N-90

88年            INFI-90                                專用操作系統、專用操作員站

94年            INFI-90         OPEN

99年            Symphony                            通用操作系統、通用微機

Symphony系統組成

一、系統硬件方面  Symphony系統的節點類型：現場控制單元、人系統接口設備、系統工程工具、計算機接口設備和網絡接口設備五種節點。  ? 現場控制單元（Harmony Control Unit）HCU：用于過程控制，實現物理位置相對分散、控制功能相對分散的主要硬件設備稱之為現場控制單元。  ? 多功能處理器（Mult-Function Processor）：在現場控制單元中，以高性能微處 理器為核心，通過子總線和相關子模件獲得現場I/O并能進行多種控制運算的智能模件，稱之為：多功能處理器（Mult-Function Processor），簡稱：MFP。  ? 人系統接口設備（Human System Interface）：用于現場的過程監視、操作、記錄管理等功能，以通用計算機為基礎的人與系統接口設備稱為：人系統接口設備（Human System Interface），它的型號為Conductor。  ? 系統工程工具Composer：用于工程組態、系統監視、系統維護等功能，以通用計算機為基礎的工程設備稱為：系統工程工具，它的型號為Composer。  ? 計算機接口單元（Computer Interface Unit）：用于Symphony系統在通信網絡上與其它計算機及有關控制設備接口的硬件設備稱為：計算機接口單元（Computer Interface Unit），簡稱CIU。  ? 網絡接口設備（Network Interface Unit）：用于Symphony系統網絡和網絡連接的硬件設備稱之為網絡接口設備。常用的型號有IIL、IPL。

二、系統軟件方面  ? 功能碼（Function Code），簡稱FC：完成特定功能的標準化子程序，固化在現場站智能模件的ROM中。  ? 功能塊（Fuction Block），簡稱FB：在帶后備電池的BATRAM中安排了地址的功能碼。組態工具軟件（Configuration Software）：用于給系統設備如HCU、HSI進行組態的專用軟件。  ? 通信驅動軟件（Communication Drive Software）：用來與其它第三方計算機或現場控制、數據采集設備進行通信的驅動軟件。

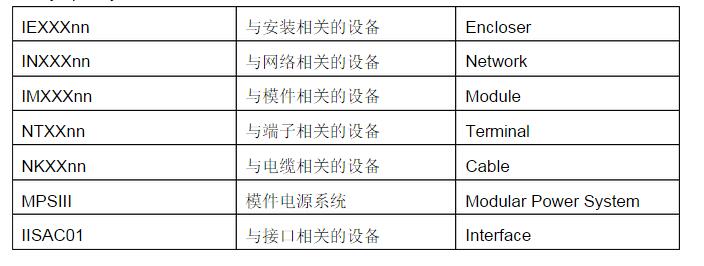

三、Symphony系統設備命名方式  Symphony系統所涉及的設備，其命名方式繼承了INFI-90系統的原則，即：

 Infi 90系列型號：

IMDSO14 INICI01-232H         INPPR01-232H     IMMFC05

IMDSI12         INICI01-232L         INPPR01-232L             IMMFC03

IMDSI13         INICI03-SCIH         IISAC01                     IMMFC04

IMDSI14         INICI03-SCIL         NDIS01                     NFAN01

IMDSI15         INIIL02-H         NDLS02                     NFAN02

IMDSO14 INIIL02-L                 NLBS01                     NIAO01

IMDSO15 INIIR01-232H         IEMMU11             NIDO01

INBTM01         INIIR01-232L         IEPRA01                     NIMF01

INDDM01 INIPL01-H         IEPRA02                     NIMF02

INESM01         INIPL01-L         IEPRD01                     NIOP02

INICT01         INIPR01-232H         IEPRD02                     NIOP04

INICT03         INIPR01-232L         IMRAE11                     NIOX01

INIIT02         INNIS01                 IMRAI01                     NKPR01-25

INIIT03         INNPM01         IMMFP01                     NMFP03

INIPT01         INOSM010         IMMFP02                     NMMU01

INIPT02         INOSM011         IMMFP03                     NMMU02

INPCT01         INBIM02                 IMMFP03B             NMPP02

INPPT01         INLIM03                 IMMPI01                     NPSM02

INSCS01         INPCI02-232H         IMPCC01                     NPSM04

GPI-S/W         INPCI02-232L         IEFAN01                     NSDM01

IEFAN02         IEFAN03             IEFAN04                     NTAO01

IEFAN05         IEFAN06                 IEMMU01             6642604A1

IEMMU02 IEMMU04         IMBLK01                     6642603A1

NFTP01         NPCR01                 NTMU01                     IIADP01
