S7-1200系列CPU
描述
新的模塊化SIMATIC S7-1200控制器是我們新推出的產品，可實現簡單卻準確度高的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，并且適用任一應用。
可擴展性較強、靈活度高的設計，可實現標準較高工業通信的通信接口以及一整套的集成功能，使該控制器成為完整、各方面自動化解決方案的重要組成部分。
SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及集成工程組態兼容，可保實現簡化開發、啟動快、監控準和可用性。正是這些產品之間的相互協同的功能，幫助您將小型自動化系統的效率升到一個沒有到過的的水平。
優點
● 好的整合
SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及集成工程組態兼容，可保實現簡化開發、啟動快、監控準和可用性。正是這些產品之間的相互協同的功能，幫助您將小型自動化系統的效率升到一個沒有到過的的水平。
● 用于可擴展設計中緊湊自動化的模塊化概念。
SIMATIC S7-1200 具有集成的 PROFINET 接口、較大的集成功能和可擴展性強、靈活度高的設計。它實現了通信簡便，有用的方法任務解決方案，并適用于一系列的個體自動化系統的 應用需求。
● 在工程組態中實現效率高.
使用全集成的新工程組態 SIMATIC STEP 7 Basic，并借助 SIMATIC WinCC Basic 對 SIMATIC S7-1200 進行編程。SIMATIC STEP 7 Basic 的設計理念是直觀、易學和易用。這種設計理念可以使您在工程組態中實現效率高。一些人性化功能，例如直觀編輯器、拖放功能和“IntelliSense”（人性化感知）工具，能讓您的工程進行的快。這款新軟件的體系結構源于對未來的不斷追求，西門子在軟件開發領域已經有很多年的經驗，因此 SIMATIC STEP 7 的設計是以未來為導向的。
設計和功能
SIMATIC S7-1200 CPU
SIMATIC S7-1200 系統有三種不同模塊，分別為 CPU 1211C、CPU 1212C 和 CPU 1214C。其中的每種模塊都可以進行擴展，以適用您的系統需要。可在CPU的前方加入一個信號板，擴展數字或模擬量 I/O，同時不影響控制器的實際大小。可將信號模塊連接至 CPU 的右側，進一步擴展數字量或模擬量 I/O 容量。CPU 1212C 可連接 2 個信號模塊，CPU 1214C 可連接 8 個信號模塊。的 SIMATIC S7-1200 CPU 控制器的左側均可連接多達 3 個通訊模塊，便于實現端到端的串行通訊。
安裝簡單方便
SIMATIC S7-1200 硬件都有內置的卡扣，可簡單方便地安裝在標準的 35 mm DIN 導軌上。這些內置的卡扣也可以卡入到已擴展的位置，當需要安裝面板時，可提供安裝孔。SIMATIC S7-1200 硬件可以安裝在水平或豎直的位置，為您提供其它安裝選項。這些集成的功能在安裝過程中為用戶提供了較大的靈活性，并使 SIMATIC S7-1200 為應用提供了好用的解決方案。.
節省空間的設計
SIMATIC S7-1200 硬件都經過專門設計，以節省控制面板的空間。例如，經過測量，CPU 1214C 的寬度為 110 mm，CPU 1212C 和 CPU 1211C 的寬度為 90 mm。結合通信模塊和信號模塊的較小占用空間，在安裝過程中，該模塊化的緊湊系統節省了寶貴的空間，為您提供了效率高和大靈活性。
SIMATIC S7-1200
可擴展的緊湊自動化的模塊化概念
SIMATIC S7-1200 具有集成的 PROFINET 接口、較強的集成功能和可擴展性強、靈活度高的設計。它實現了簡便的通信、有用的方法任務解決方案，并能適用于一系列的個體自動化需求。
亮點
可擴展性強、靈活度高的設計
信號模塊：
CPU 可連接八個信號模塊，以便支持其它數字量和模擬量 I/O。
信號板：
可將一個信號板連接每個CPU，讓您通過在控制器上添加數字量或模擬量 I/O 來自定義 CPU，同時不影響其實際大小。SIMATIC S7-1200 提供的模塊化概念可讓您設計控制器系統，以適用于您應用的需求。
內存
用戶程序和用戶數據之間的浮動邊界提供多達 50 KB 的集成工作內存。同時提供多達 2兆的集成加載內存和 2 KB 的集成記憶內存?？蛇x的 SIMATIC 存儲卡可轉移程序供多個 CPU 使用。該存儲卡也可用于存儲其它文件或更新控制器系統固件。
集成的 PROFINET 接口
集成的 PROFINET 接口用于進行編程以及 HMI 和 PLC-to-PLC 通信。另外，該接口支持使用開放以太網協議的第三方設備。該接口具有自動糾錯功能的 RJ45 連接器，并提供 10/100 兆比特/秒的數據傳輸速率。它支持多達 16 個以太網連接以及以下協議：TCP/IP native、ISO on TCP 和 S7 通信。
SIMATIC S7-1200 集成技術
SIMATIC S7-1200 具有用于進行計算和測量、閉環回路控制和運動控制的集成，是一個使用性較強的系統，可以實現多種類型的自動化任務。
用于速度、位置或占空比控制的高速輸出
SIMATIC S7-1200 控制器集成了兩個高速輸出，可用作脈沖序列輸出或調諧脈沖寬度的輸出。當作為 PTO 進行組態時，以達到 100 千赫的速度 提供50% 的占空比脈沖序列，用于控制步進馬達和伺服驅動器的開環回路速度和位置。使用其中兩個高速計數器在里面提供對脈沖序列輸出的反饋。當作為 PWM 輸出進行組態時，將提供帶有可變占空比的固定周期數輸出，用于控制馬達的速度、閥門的位置或發熱組件的占空比。
PLCopen 運動功能塊
SIMATIC S7-1200 支持控制步進馬達和伺服驅動器的開環回路速度和位置。使用軸技術對象和 PLCopen 運動功能塊，在工程組態 SIMATIC STEP 7 Basic 中可組態該功能。除了“home”和“jog”功能，也支持移動、相對移動和速度移動。
驅動調試控制面板
工程組態 SIMATIC STEP 7 Basic 中隨附的驅動調試控制面板，簡化了步進馬達和伺服驅動器的啟動和調試操作。
它提供了單個運動軸的自動控制和手動控制，以及在線診斷信息。
用于閉環回路控制的 PID 功能
SIMATIC S7-1200 可支持 16 個 PID 控制回路，用于簡單的過程控制應用。借助 PID 控制器對象和工程組態 SIMATIC STEP 7 Basic 中提供的支持編輯器，可組態這些控制回路。另外，SIMATIC S7-1200 支持 PID 自動調整功能，可自動為節省時間、積分時間和微分時間計算調整值。
PID 調試控制面板
SIMATIC STEP 7 Basic 中隨附的 PID 調試控制面板，簡化了回路調整過程。它為單個控制回路提供了自動調整和手動控制功能，同時為調整過程提供了圖形化的趨勢視圖。

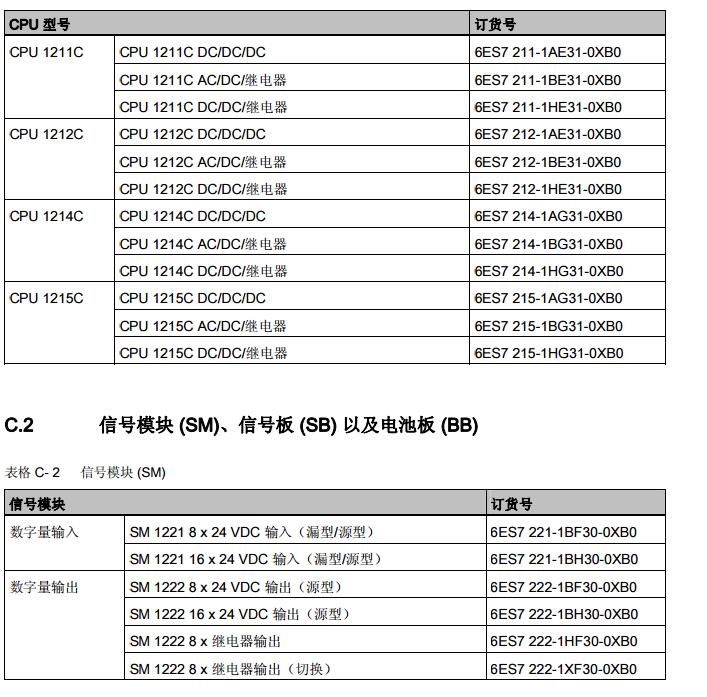

SIMATIC S7-1200 系列CPU型號：
